Sistema di spruzzatura supersonico

Benvenuti ad acquistare il sistema di spruzzatura supersonico Airico-DJ3000 sviluppato e prodotto in modo indipendente da Suzhou Airico Machinery Equipment Co., Ltd. Non solo ha prestazioni superiori ed è a livello avanzato in patria e all'estero, ma può anche realizzare l'automazione della spruzzatura processo, rendendo il processo di produzione più conveniente.

Suzhou Airico Machinery Equipment Co., Ltd. è un produttore cinese che da molti anni è profondamente impegnato nella ricerca, nello sviluppo e nella produzione di apparecchiature di spruzzatura. Ha raccolto un gruppo di talenti professionali e ha assorbito la tecnologia straniera. È stata la prima in Cina a sviluppare apparecchiature al plasma controllate da touch screen (Airico-180) (Airico-3710) (Airico-100), apparecchiature di spruzzatura supersoniche (Airico-500) (Airoco-8800) (Airico-M2plus) (Airico- M3plus), attrezzature per spruzzatura ad arco (Airoco400-Airico1000), ampiamente utilizzate nell'industria della spruzzatura.

Il sistema di spruzzatura supersonico utilizza propano, propilene e altri gas idrocarburici o combustibili liquidi e ossigeno ad alta pressione per bruciare in una camera di combustione o in un ugello speciale per produrre un flusso di fiamma ad alta temperatura e alta pressione (la temperatura può raggiungere 3200 ℃) e la velocità della fiamma arriva a 15002000 m/s o più. Quindi, la polvere viene inviata nella fiamma assialmente o radialmente per produrre particelle fuse o semi-fuse e le particelle vengono depositate sulla superficie del substrato pretrattato ad alta velocità (300600 m/s) per formare un rivestimento.

La velocità della fiamma del sistema di spruzzatura supersonico è molto elevata, il che conferisce alle particelle di spruzzo un'energia cinetica estremamente elevata, consentendo loro di scontrarsi ad alta velocità, rendendo le particelle nel rivestimento più strettamente collegate e avendo un'eccellente resistenza all'usura e alla corrosione. Pertanto, il sistema di spruzzatura supersonico è ampiamente utilizzato nei settori aerospaziale, automobilistico, energetico, chimico, medico e della difesa nazionale.

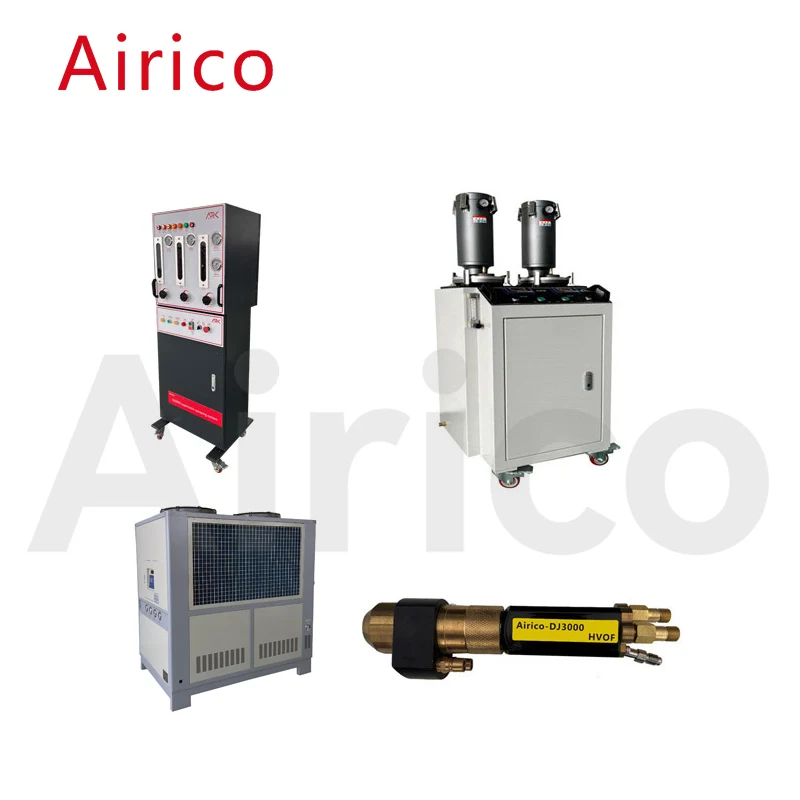

Airico-DJ3000 Armadio di controllo per sistema di spruzzatura supersonico

Il sistema di spruzzatura a fiamma supersonico Airico-DJ3000 ha livelli avanzati rispetto a prodotti stranieri simili, con prestazioni superiori e facilità d'uso. Può ottenere il funzionamento automatizzato del processo di spruzzatura, monitorare il sistema in tempo reale, controllare dinamicamente il processo di lavoro della pistola a spruzzo e rispondere immediatamente ai guasti del sistema.

Tabella dei parametri Airico-DJ3000 dell'armadio di controllo supersonico

Numero	Progetto	Parametri di base
1	Alimentazione in ingresso	monofase AC220V、50hz
2	Potenza in ingresso	300 W
3	Tipo di controllo	Controllo PLC
4	Tipo di gas e pressione	Propano 0,65 MPa
5	Pressione dell'ossigeno	1,2 MPa
6	Pressione dell'aria	0,8 MPa
7	Pressione dell'azoto	1,2 MPa
8	Pressione dell'idrogeno	0,3-0,4 MPa
9	Dimensioni dell'armadio di controllo	600x600x1760mm
10	Peso dell'armadio di controllo	130 kg

Alimentatore polvere per sistema di spruzzatura supersonico

L'alimentatore di polvere per spruzzatura a fiamma ad alta velocità supersonico Airico-DJ3000 è un dispositivo utilizzato per immagazzinare la polvere di spruzzatura e fornirla alla pistola a spruzzo in base ai requisiti del processo. Il gas di azoto viene utilizzato come gas di alimentazione della polvere e la polvere spruzzata viene trasportata all'uscita dell'alimentatore di polvere attraverso la vibrazione di atomizzazione del gas di alimentazione della polvere. Lascia il secchio di alimentazione della polvere insieme al gas di alimentazione della polvere ed entra nella pistola a spruzzo. La velocità di alimentazione della polvere può essere regolata regolando il potenziometro sul pannello del quadro elettrico.

Airico-DJ3000 Parametri dell'alimentatore di polvere per il sistema di spruzzatura supersonico

Numero	Progetto	Parametri di base
1	Metodo di consegna della polvere	Raschiatore di tipo pneumatico
2	Capacità doppia del tubo	6,0 litri
3	Invio di gas in polvere	Azoto
4	Pressione aria mandata polvere	1,2-1,3 MPa
5	Velocità di alimentazione della polvere	0-160 g/min
6	Precisione nell'erogazione della polvere	±1%
7	Portata gas erogazione polvere	400-800 l/h
8	Dimensioni esterne dell'alimentatore polvere	500x460x1300mm
9	Peso dell'alimentatore polvere	50KG

Sistema di raffreddamento per sistema di spruzzatura supersonico

La trasmissione a doppio compressore riduce il volume complessivo della macchina e aumenta lo spazio; Utilizzato principalmente per raffreddare efficacemente l'ugello e l'anello di tenuta, raggiungendo lo scopo di prolungare la durata dell'ugello e dell'anello di tenuta.

Airico-DJ3000 Tabella dei parametri del sistema di raffreddamento per il sistema di spruzzatura supersonico

Numero	Progetto	Parametri di base
1	Aspetto dell'unità	1330x780x1310mm
2	Capacità acqua circolante	250 kg
3	Capacità di refrigerazione	32,2KW
4	Fluttuazioni della temperatura dell'acqua in uscita	5 ℃
5	Alimentazione elettrica	3P AC380 50hz/60hz
6	Compressore	Doppio compressore	Origine: Daikin, Giappone
7	Pressione di uscita	4-8 kg regolabile	Portata dell'effluente	4m³/h
8	Pompa di circolazione esterna	Potenza nominale 1,1KW	Corrente nominale 1,5 A
9	Quantità di refrigerante iniettato	11KG	Mezzi di refrigerazione	F22
10	Potenza della ventola	85Lx2
11	Potenza totale in ingresso	13,5KW
12	Peso	450 kg

Pistola a spruzzo per apparecchiature di spruzzatura ad ultrasuoni

La pistola a spruzzo a fiamma supersonica Airico-DJ3000 utilizza propano come combustibile, ossigeno come gas di assistenza alla combustione, aria e acqua come carbone di raffreddamento e azoto come alimentazione di polvere; La pistola a spruzzo può funzionare in modo continuo e stabile per lungo tempo.

Tabella dei parametri Airico-DJ3000 della pistola a spruzzo per sistema di spruzzatura supersonico

Numero	Progetto	Parametri di base
1	Velocità della fiamma	2800 m/s
2	Temperatura della fiamma	3200 ℃
3	Potenza della pistola a spruzzo	100KW（Valore di conversione）
4	Velocità delle particelle di polvere	550-650 m/s
5	Metodo di raffreddamento	Raffreddamento ad acqua/raffreddamento ad aria
6	Portata dell'acqua di raffreddamento	9,5 l/min
7	Porosità del rivestimento	<1%
8	Forza del legame	>70Mpa
9	Dimensione della polvere adatta per la spruzzatura	5-120μm
10	Pressione del gas (propano).	0,65 MPa
11	Pressione dell'ossigeno	1,1 MPa
12	Pressione dell'ariaA	0,75 MPa
13	Pressione dell'azoto	1,2 MPa
14	Pressione dell'idrogeno	0,35 MPa
15	Dimensioni esterne pistola a spruzzo	420x230x50
16	Peso della pistola a spruzzo	2,8 kg
