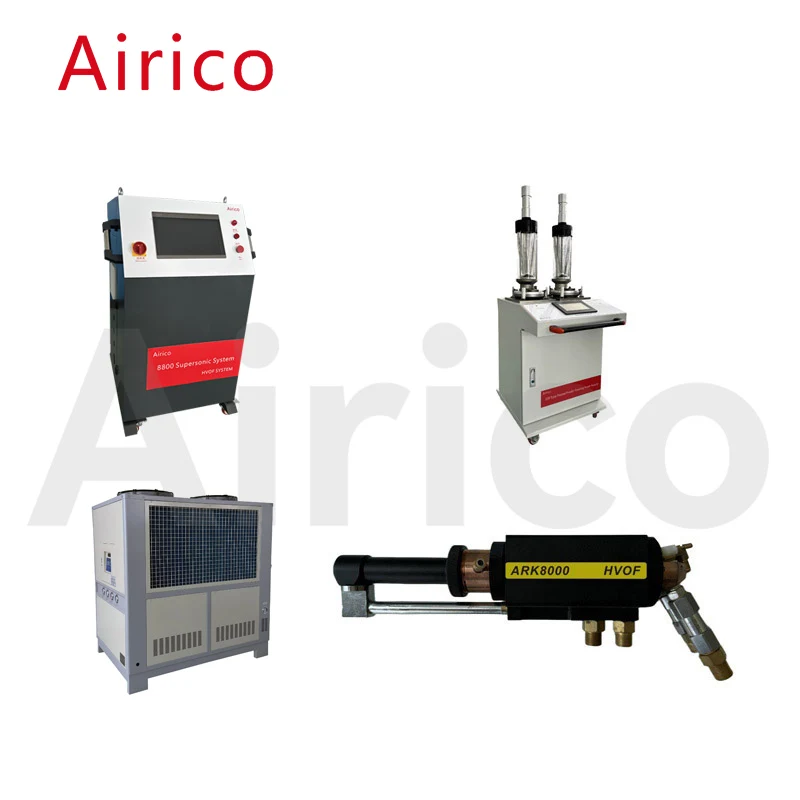

L'armadio di controllo dell'apparecchiatura di spruzzatura a fiamma supersonica Airico-JP8800 è il centro di controllo del sistema di spruzzatura supersonico Airico-JP8800, che utilizza la nuova tecnologia attuale per automatizzare l'intero sistema di spruzzatura supersonico Airico-JP8800. L'armadio di controllo supersonico Airico-JP8800 adotta un terminale di controllo touch, che integra funzionamento, impostazione, assistenza, visualizzazione, monitoraggio del processo e degli allarmi di guasto, rendendolo più comodo da usare, più semplice e più intuitivo da utilizzare.
|
Numero |
Progetto |
Parametri di base |
|
1 |
Tipo di controllo |
Controllo touch screen+MFC+controllo PLC |
|
2 |
Potenza in ingresso |
550W |
|
3 |
Pressione/portata del cherosene |
1,3 MPa 22-24 L/h |
|
4 |
Pressione/portata di ossigeno |
1,6 MPa 25-40 m³/ora |
|
5 |
Pressione/portata del gas di trasporto |
0,35-0,4Mpa 1-1,4m³/h |
|
6 |
Dimensioni esterne del quadro elettrico |
500x550x1064mm |
|
7 |
Peso dell'armadio di controllo |
59 kg |
L'alimentatore di polvere per spruzzatura a fiamma ad alta velocità supersonico Airico-JP8800 è un dispositivo utilizzato per immagazzinare la polvere di spruzzatura e fornirla alla pistola a spruzzo in base ai requisiti del processo; Utilizzando azoto o argon come gas di alimentazione della polvere, la polvere spruzzata raggiunge l'uscita della polvere con la rotazione del raschiatore inferiore di alimentazione della polvere ed entra nella pistola a spruzzo insieme al gas di alimentazione della polvere; La velocità di alimentazione della polvere può essere regolata regolando il potenziometro sul pannello del quadro elettrico.
|
Numero |
Progetto |
Parametri di base |
|
1 |
Metodo di consegna della polvere |
Raschiatore di tipo pneumatico |
|
2 |
Capacità doppia del tubo |
7,0 litri |
|
3 |
Invio di gas in polvere |
Azoto o argon |
|
4 |
Pressione aria mandata polvere |
0,45 MPa |
|
5 |
Pressione e portata dell'azoto |
0,6-1,0 MPa 1,0-1,4 m³/h |
|
6 |
Velocità di alimentazione della polvere |
0~150 g/min |
|
7 |
Precisione nell'erogazione della polvere |
±1% |
|
8 |
Dimensioni esterne del gas di erogazione delle polveri |
500x400x1300mm |
|
9 |
Peso dell'alimentatore polvere |
50KG |
La trasmissione a doppio compressore riduce il volume complessivo della macchina e aumenta lo spazio; Utilizzato principalmente per raffreddare efficacemente l'ugello e l'anello di tenuta, raggiungendo lo scopo di prolungare la durata dell'ugello e dell'anello di tenuta.
|
Numero |
Progetto |
Parametri di base |
||
|
1 |
Aspetto dell'unità |
2330x1000x1720（mm） |
||
|
2 |
Capacità del serbatoio dell'acqua circolante |
530 l |
||
|
3 |
Capacità di refrigerazione |
76,8KW |
||
|
4 |
Fluttuazioni della temperatura dell'acqua in uscita |
5-35 ℃ |
||
|
5 |
Alimentazione elettrica |
3P AC380 50HZ/60HZ |
||
|
6 |
Compressore |
Doppio compressore |
Origine: Sanyo, Giappone |
|
|
7 |
Pressione di uscita |
4-10 kg regolabile |
Portata dell'effluente |
6m³/ora |
|
8 |
Pompa di circolazione esterna |
Potenza nominale 1,1KW |
Corrente nominale |
1,5 A |
|
9 |
Quantità di refrigerante iniettato |
15 kg |
Mezzi di refrigerazione |
F22 |
|
10 |
Potenza della ventola |
85Lx2 |
||
|
11 |
Potenza totale in ingresso |
26KW |
||
|
12 |
Peso |
1500 kg |
||
La pistola a spruzzo a fiamma supersonica Airico-8000 utilizza cherosene raffinato per l'aviazione come carburante, ossigeno come gas di supporto alla combustione, aria e acqua come carbone di raffreddamento e azoto per l'alimentazione della polvere. La pistola a spruzzo può funzionare in modo continuo e stabile per lungo tempo.
|
|
Progetto |
Parametri di base |
|
1 |
Velocità della fiamma |
2100 m/s |
|
2 |
Temperatura della fiamma |
3000 ℃ |
|
3 |
Potenza della pistola a spruzzo |
150KW（Valore di conversione） |
|
4 |
Velocità delle particelle di polvere |
1100 m/s |
|
5 |
Metodo di raffreddamento |
Raffreddamento ad acqua |
|
6 |
Portata dell'acqua di raffreddamento |
9,5 l/min |
|
7 |
Porosità del rivestimento |
<1% |
|
8 |
Forza del legame |
>90 MPa |
|
9 |
Dimensione della polvere adatta per la spruzzatura |
10-45μm |
|
10 |
Pressione del carburante |
1,2 MPa |
|
11 |
Pressione dell'ossigeno |
1,6 MPa |
|
12 |
Pressione dell'azoto |
0,5 MPa |
|
13 |
Dimensioni esterne pistola a spruzzo |
80x90x300mm |
|
14 |
Peso della pistola a spruzzo |
4,8 kg |
