Attrezzatura per la deposizione al plasma

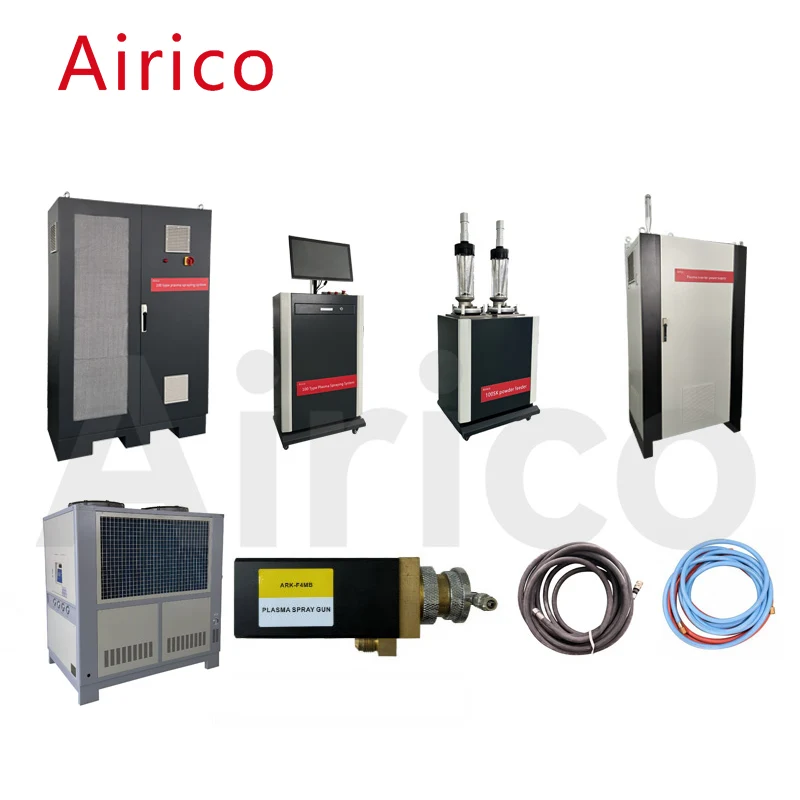

L'apparecchiatura di deposizione al plasma Airico-100 è un'apparecchiatura di spruzzatura al plasma sviluppata e prodotta in modo indipendente da Suzhou Airico Machinery Equipment Co., Ltd. Dispone di un pannello di controllo touch intelligente e può realizzare una produzione automatizzata.

Armadio di controllo dell'attrezzatura per la deposizione al plasma Airico-100

L'armadio di controllo Airico-100 è dotato di un terminale di controllo touch all'avanguardia, che sostituisce il tradizionale metodo di funzionamento dei pulsanti per una maggiore comodità dell'utente. Funge da hub di controllo centrale per il sistema di spruzzatura al plasma Airico-100, sfruttando la tecnologia avanzata per automatizzare completamente il processo di spruzzatura. Il sistema garantisce un controllo preciso del gas attraverso un flussometro di massa a circuito chiuso, affrontando il problema della pressione e del flusso instabili durante il funzionamento, che possono portare a fluttuazioni nel flusso e nella tensione della fiamma del plasma. Ciò si traduce in una potenza di uscita più stabile e costante. Inoltre, l'armadio di controllo Airico-100 consente agli utenti di memorizzare e salvare i parametri di spruzzatura per varie polveri sotto forma di formula, fornendo una registrazione affidabile per un uso futuro.

Tabella dei parametri del quadro elettrico

Numero	Contenuto del progetto	Parametri di base
1	Tensione in ingresso	2P CA 220 V 50 Hz
2	Potenza in ingresso	150 V
3	Tipo di controllo	PLC+MFC+schermo tattile
4	Tipo e pressione del gas principale	Azoto, argon (0,7-0,8 MPa)
5	Tipo e pressione del gas secondario	Idrogeno (0,4 MPa)
6	Pressione dell'azoto	0,5 ~ 0,8 MPa
7	Metodo di utilizzo del gas	Argon, argon+idrogeno, azoto, azoto+idrogeno
8	Ripetibilità MFC	±0,2%F.S
9	Precisione MFC	±1%F.S
10	Dimensioni esterne	1100x500x1850mm

Airico-100 Alimentatore di polveri per apparecchiature di deposizione al plasma

L'alimentatore di polvere dell'attrezzatura di spruzzatura supersonica Airico-100 è un dispositivo utilizzato per immagazzinare la polvere di spruzzatura e fornirla alla pistola a spruzzo in base ai requisiti del processo. Il gas di azoto viene utilizzato come gas di alimentazione della polvere e la polvere spruzzata viene trasportata all'uscita dell'alimentatore di polvere attraverso la vibrazione di atomizzazione del gas di alimentazione della polvere. Lascia il secchio di alimentazione della polvere insieme al gas di alimentazione della polvere ed entra nella pistola a spruzzo. La velocità di alimentazione della polvere può essere regolata regolando il touch screen del quadro di controllo.

Airico-100 Alimentatore di polvere per parametri di apparecchiature di spruzzatura supersonica

Numero	Progetto	Parametri di base
1	Metodo di consegna della polvere	Raschiatore di tipo pneumatico
2	Capacità doppia del tubo	6,0 litri
3	Pressione aria mandata polvere	1,1-1,3 MPa
4	Invio di gas in polvere	Azoto
5	Velocità di alimentazione della polvere	0~160 g/min
6	Precisione nell'erogazione della polvere	±1%
7	Portata gas erogazione polvere	400-800 l/h
8	Dosatore polvere Dimensioni esterne	500x460x1300mm
9	Peso alimentatore polvere	50KG

Potenza del plasma Airico-100

L'alimentatore dell'inverter al plasma fornisce alimentazione CC per la pistola a spruzzo, utilizzando moduli IGBT, controllo intelligente dei moduli, moduli elettrici raffreddati ad acqua, avviamento ad arco dolce, dimensioni ridotte, alta efficienza, basso consumo energetico, buona dissipazione del calore, funzionamento continuo e basso tasso di fallimento. Attualmente è un eccellente alimentatore al plasma in Cina.

Parametri di alimentazione del plasma Airico-100

Numero	Progetto	Parametri di base
1	Alimentazione in ingresso	3P AC380V、50Hz/60Hz
2	Potenza di uscita nominale	100KW
3	Massima tensione a vuoto	CC 125 V
4	Corrente di lavoro	100-1000A
5	tensione di lavoro	30-125 V
6	Precisione attuale	1%
7	Tasso di carico	90%
8	Alimentazione Dimensioni esterne	1510x1000x1070mm
9	Peso	1600 kg

Cassetta di trasferimento acqua ed elettricità

Mescolare l'acqua e l'elettricità dell'attrezzatura al plasma e inviarla alla pistola a spruzzo. Allo stesso tempo, fornire la tensione a impulsi ad alta frequenza necessaria affinché la pistola a spruzzo possa avviare l'arco e rilevare la temperatura dell'acqua di ritorno e la pressione dell'acqua di raffreddamento della pistola a spruzzo. È leggero, flessibile e facile da trascinare. Buone prestazioni di innesco dell'arco, riducendo lo shock di corrente istantaneo quando l'ugello avvia un arco.

Tabella dei parametri Airico-100 della scatola di trasferimento dell'apparecchiatura per la deposizione al plasma

Numero	Progetto	Parametri di base
1	Tensione in ingresso	AC220V50Hz/60Hz
2	Potenza nominale	250 W
3	Modalità di controllo	Controllo esterno
4	Tensione in uscita ad alta frequenza	AC2500-3000
5	Dimensioni esterne	610x480x340mm
6	Peso	30KG

Sistema di raffreddamento per apparecchiature di deposizione al plasma

La trasmissione a doppio compressore riduce il volume complessivo della macchina e aumenta lo spazio; Utilizzato principalmente per ottenere un raffreddamento efficace della pistola a spruzzo e prolungare la durata dell'ugello.

Parametri del sistema di raffreddamento per apparecchiature di deposizione al plasma

Numero	Progetto	Parametri di base
1	Aspetto dell'unità	1330x780x1310mm
2	Capacità del serbatoio dell'acqua circolante	250 kg
3	Capacità di refrigerazione	32,2KW
4	Fluttuazioni nell'acqua in uscita temperatura	5 ℃
5	Alimentazione elettrica	3P AC380 50Hz/60Hz
6	Compressore	Doppio compressore	Origine: Sanyo, Giappone
7	Pressione di uscita	4-8 kg regolabile	Flusso degli effluenti valutare	4m3/h
8	Pompa di circolazione esterna	Potenza nominale 1,1 kW	Corrente nominale 1,5 A
9	Quantità di refrigerante iniettato	11 kg	Refrigerazione media	F22
10	Potenza della ventola	85Lx2
11	Potenza totale in ingresso	13,5KW
12	Peso	450 kg

Mitragliatrice per attrezzatura per spruzzatura al plasma Airico-F4MB

L'apparecchiatura di spruzzatura al plasma Airico-F4MB è progettata con una pistola ad alte prestazioni per applicazioni di spruzzatura termica di livello produttivo, offrendo una potenza di uscita massima di 80KW. La sua elevata potenza consente un'alimentazione efficiente della polvere negli ambienti di produzione, riducendo i tempi di spruzzatura e i costi di lavorazione. Il design standard del sistema consente rapide sostituzioni dell'hardware, garantendo tempi di inattività minimi. È disponibile una varietà di ugelli, elettrodi e porte per polvere, che offrono flessibilità per soddisfare i requisiti specifici di spruzzatura di materiali diversi.

Airico-F4MB Tabella dei parametri della pistola a spruzzo per apparecchiature di deposizione al plasma

Numero	Progetto	Parametri di base
1	Potenza di uscita nominale	60KW
2	Corrente nominale	100-1000A
3	Tensione di lavoro	30-100 V
4	Dimensioni esterne	80x75x190mm
5	Peso	3,5 kg

Cavo dell'acqua
