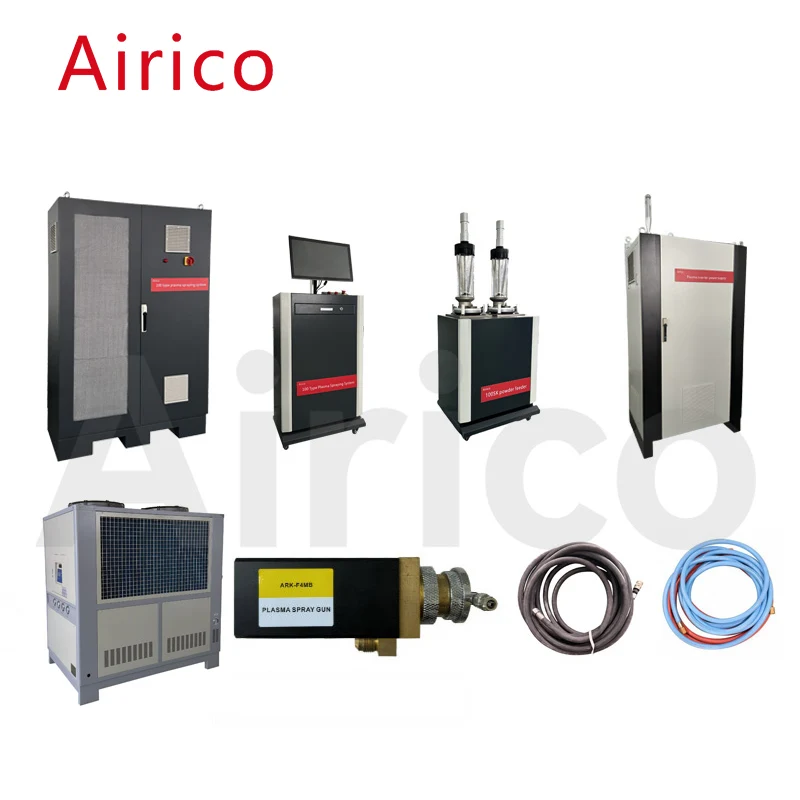

Il quadro di controllo Airico-100 è il centro di controllo del sistema di spruzzatura al plasma Airico-100. L'intero sistema di spruzzatura Airico-100 può essere automatizzato controllando il quadro elettrico. E i parametri di spruzzatura di diverse polveri possono essere registrati. Tecnicamente, tutti i gas sono controllati da un flussometro di massa a circuito chiuso, che risolve il problema della pressione e della portata instabili durante il funzionamento, con conseguente variazione del flusso e della tensione della fiamma del plasma, stabilizzando così la potenza di uscita. Modalità operativa: controllo touch.
|
Numero |
Contenuto del progetto |
Parametri di base |
|
1 |
Tensione in ingresso |
2P CA 220 V 50 Hz |
|
2 |
Potenza in ingresso |
150 V |
|
3 |
Tipo di controllo |
PLC+MFC+schermo tattile |
|
4 |
Tipo e pressione del gas principale |
Azoto, argon (0,7-0,8 MPa) |
|
5 |
Tipo e pressione del gas secondario |
Idrogeno (0,4 MPa) |
|
6 |
Pressione dell'azoto |
0,5 ~ 0,8 MPa |
|
7 |
Metodo di utilizzo del gas |
Argon, argon+idrogeno, azoto, azoto+idrogeno |
|
8 |
Ripetibilità MFC |
±0,2%F.S |
|
9 |
Precisione MFC |
±1%F.S |
|
10 |
Dimensioni esterne |
1100x500x1850mm |
L'alimentatore polvere del sistema di spruzzatura al plasma Airico-100 viene utilizzato per immagazzinare la polvere e trasportarla alla pistola a spruzzo. La polvere viene alimentata mediante vibrazione di atomizzazione dell'azoto e la velocità di alimentazione della polvere può essere regolata tramite il quadro di controllo.
| Numero | Progetto | Parametri di base |
| 1 | Metodo di consegna della polvere | Raschiatore di tipo pneumatico |
| 2 | Capacità doppia del tubo | 6,0 litri |
| 3 | Pressione aria mandata polvere | 1,1-1,3 MPa |
| 4 | Invio di gas in polvere | Azoto |
| 5 | Velocità di alimentazione della polvere | 0~160 g/min |
| 6 | Precisione nell'erogazione della polvere | ±1% |
| 7 | Portata gas erogazione polvere | 400-800 l/h |
| 8 | Dosatore polvere Dimensioni esterne | 500x460x1300mm |
| 9 | Peso alimentatore polvere | 50KG |
L'alimentatore dell'inverter al plasma fornisce alimentazione CC per la pistola a spruzzo, utilizzando moduli IGBT, controllo intelligente dei moduli, moduli elettrici raffreddati ad acqua, avviamento ad arco dolce, dimensioni ridotte, alta efficienza, basso consumo energetico, buona dissipazione del calore, funzionamento continuo e basso tasso di fallimento. Attualmente è un eccellente alimentatore al plasma in Cina.
| Numero | Progetto | Parametri di base |
| 1 | Alimentazione in ingresso | 3P AC380V、50Hz/60Hz |
| 2 | Potenza di uscita nominale | 100KW |
| 3 | Massima tensione a vuoto | CC 125 V |
| 4 | Corrente di lavoro | 100-1000A |
| 5 | tensione di lavoro | 30-125 V |
| 6 | Precisione attuale | 1% |
| 7 | Tasso di carico | 90% |
| 8 | Alimentazione Dimensioni esterne | 1510x1000x1070mm |
| 9 | Peso | 1600 kg |
Mescolare l'acqua e l'elettricità dell'attrezzatura al plasma e inviarla alla pistola a spruzzo. Allo stesso tempo, fornire la tensione a impulsi ad alta frequenza necessaria affinché la pistola a spruzzo possa avviare l'arco e rilevare la temperatura dell'acqua di ritorno e la pressione dell'acqua di raffreddamento della pistola a spruzzo. È leggero, flessibile e facile da trascinare. Buone prestazioni di innesco dell'arco, riducendo lo shock di corrente istantaneo quando l'ugello avvia un arco.
| Numero | Progetto | Parametri di base |
| 1 | Tensione in ingresso | AC220V50Hz/60Hz |
| 2 | Potenza nominale | 250 W |
| 3 | Modalità di controllo | Controllo esterno |
| 4 | Tensione in uscita ad alta frequenza | AC2500-3000 |
| 5 | Dimensioni esterne | 610x480x340mm |
| 6 | Peso | 30KG |
La trasmissione a doppio compressore riduce il volume complessivo della macchina e aumenta lo spazio; Utilizzato principalmente per ottenere un raffreddamento efficace della pistola a spruzzo e prolungare la durata dell'ugello.
| Numero | Progetto | Parametri di base | ||
| 1 | Aspetto dell'unità | 1330x780x1310mm | ||
| 2 | Capacità del serbatoio dell'acqua circolante | 250 kg | ||
| 3 | Capacità di refrigerazione | 32,2KW | ||
| 4 | Fluttuazioni nell'acqua in uscita temperatura |
5 ℃ | ||
| 5 | Alimentazione elettrica | 3P AC380 50Hz/60Hz | ||
| 6 | Compressore | Doppio compressore | Origine: Sanyo, Giappone | |
| 7 | Pressione di uscita | 4-8 kg regolabile | Flusso degli effluenti valutare |
4m3/h |
| 8 | Pompa di circolazione esterna | Potenza nominale 1,1 kW |
Corrente nominale 1,5 A | |
| 9 | Quantità di refrigerante iniettato | 11 kg | Refrigerazione media |
F22 |
| 10 | Potenza della ventola | 85Lx2 | ||
| 11 | Potenza totale in ingresso | 13,5KW | ||
| 12 | Peso | 450 kg | ||

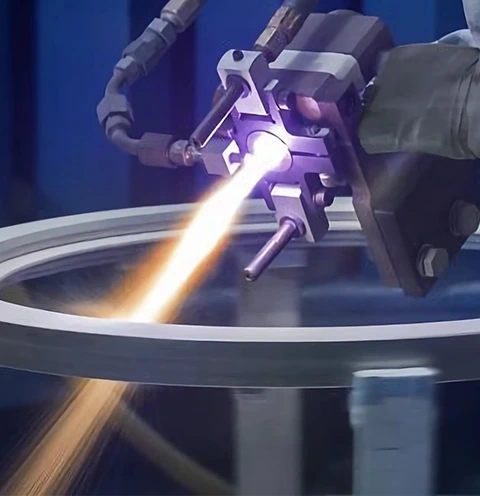

L'attrezzatura per spruzzatura al plasma Airico-F4MB è dotata di una pistola a spruzzo con un'elevata potenza nominale e la potenza di uscita massima raggiunge 80KW. Nel lavoro di produzione, può migliorare l'efficienza produttiva, abbreviare i tempi di spruzzatura e ridurre i costi di lavorazione. La sua struttura standard può sostituire rapidamente una varietà di hardware, ad esempio è possibile selezionare diversi ugelli, elettrodi e porte di alimentazione della polvere per soddisfare le esigenze di spruzzatura di diversi materiali.
| Numero | Progetto | Parametri di base |
| 1 | Potenza di uscita nominale | 60KW |
| 2 | Corrente nominale | 100-1000A |
| 3 | Tensione di lavoro | 30-100 V |
| 4 | Dimensioni esterne | 80x75x190mm |
| 5 | Peso | 3,5 kg |
